Nestor 3D
Ik heb van de Backer & Rueb en de Maffei locomotieven een 3d versie, nu wil ik er ook één gaan ontwerpen van de Nestor.
Ik wil kijken of ik deze battery powerd kan maken zodat hij op spoor 1 kan rijden.
Eerst uitdokteren hoe de motor (Aliexpress) in het frame gemonteerd kan worden.
Vervolgens heb ik de onderdelen die aan het frame komen voorzien van een zwaluwstaart verbinding zodat ik zomin mogelijk hoef te schroeven.
De cilinders zijn inmiddels voorzien van lijbanen en een beweegbaar kruishoofd voor een natuurgetrouwe beweging.
De wielkasten maken en op een nette manier bevestigen was nog wel een uitzoekertje.
Maar het is netjes vrijwel onzichtbaar gelukt.
Rookkast en schoorsteen worden met geprinte schroefdraad aan elkaar bevestigt.
Nog wel even na tappen en snijden met tap/snij gereedschap !!
We zijn aardig opgeschoten.

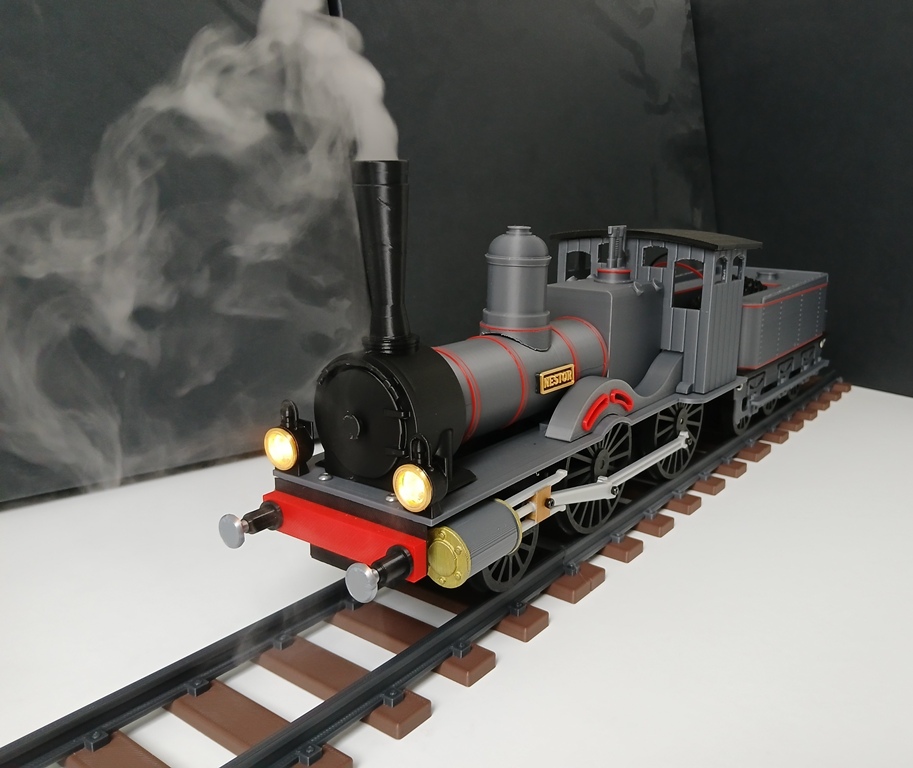

Inmiddels is de aandrijving klaar en ook de rookgenerator werkt.
We gaan nu de aansturing bedenken en de 3D prints verder verfijnen en bewerken zodat het allemaal wat natuurgetrouwer word.
De lantarens zijn ook klaar.
Deze worden straks voorzien van smd ledjes.
De reflectoren pers ik met een bolpers uit reflecterend metaal van een tl-bak en er komen nog glaasjes voor.

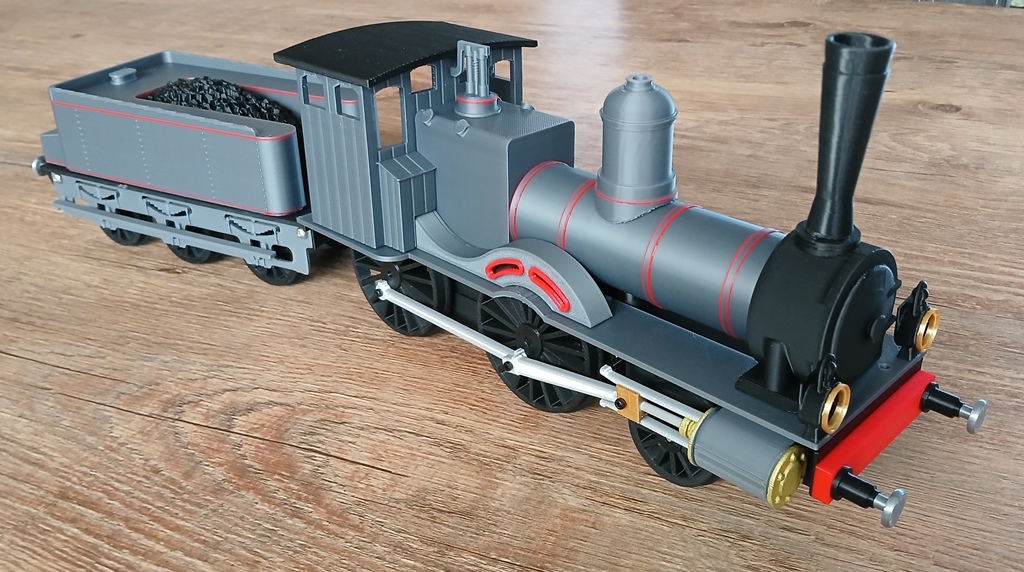

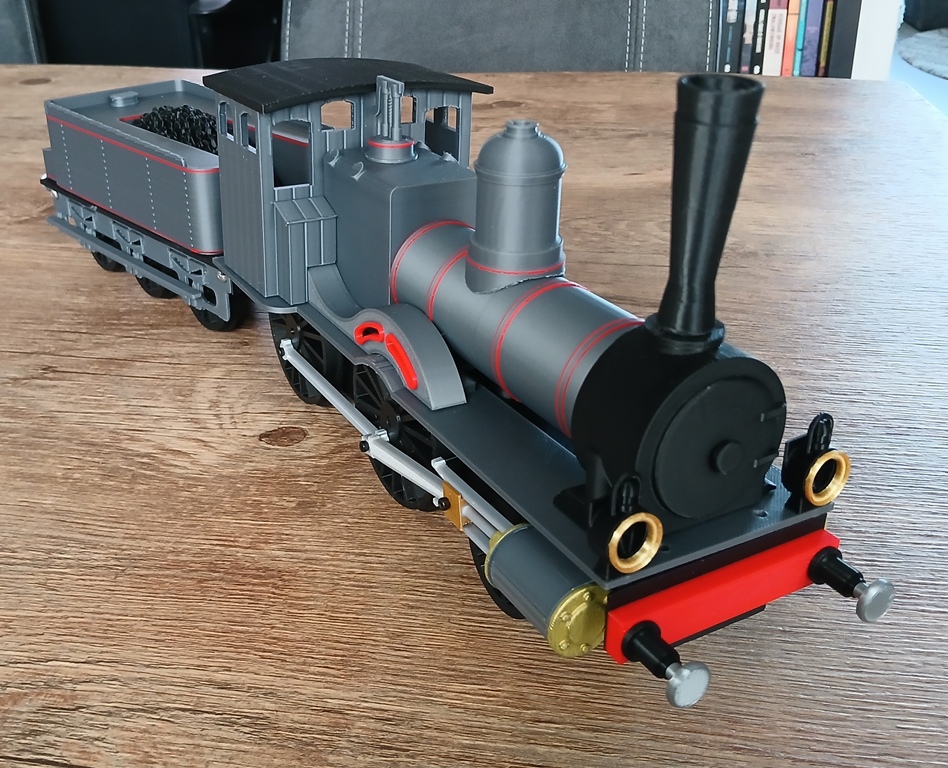

Het eerste ontwerp van de tender is gereed.
Onderstel tender is bijna gereed.
Het was even puzzelen met de veren, maar dit is de mooiste manier.

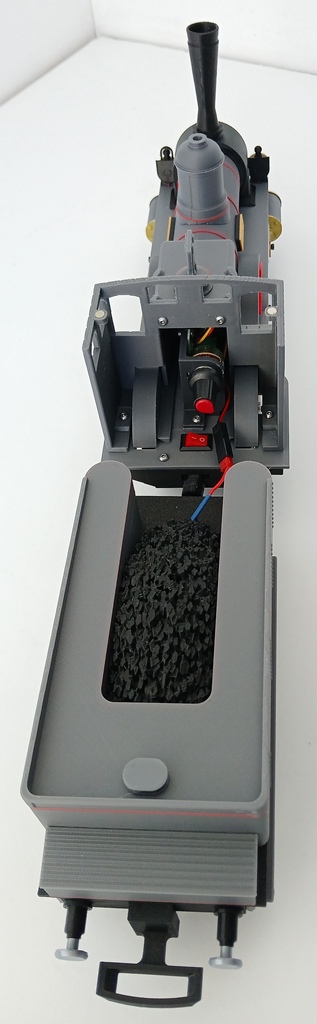

Nu eens gaan kijken hoe ik kolen ga ontwerpen voor in de kolenbak…..
Uitvogelen waar de elektronica het mooist en best geplaatst kan worden.

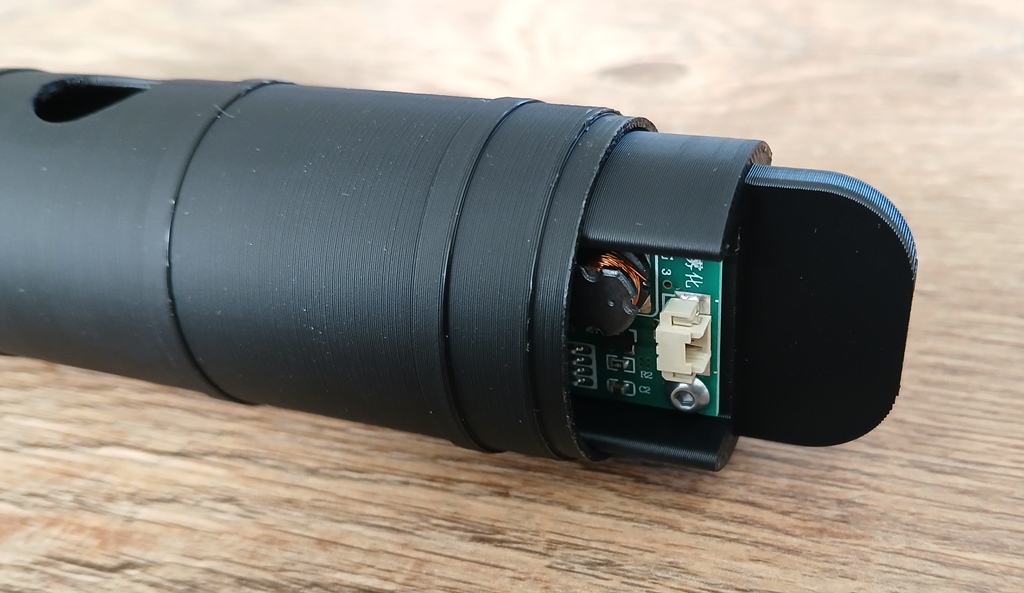

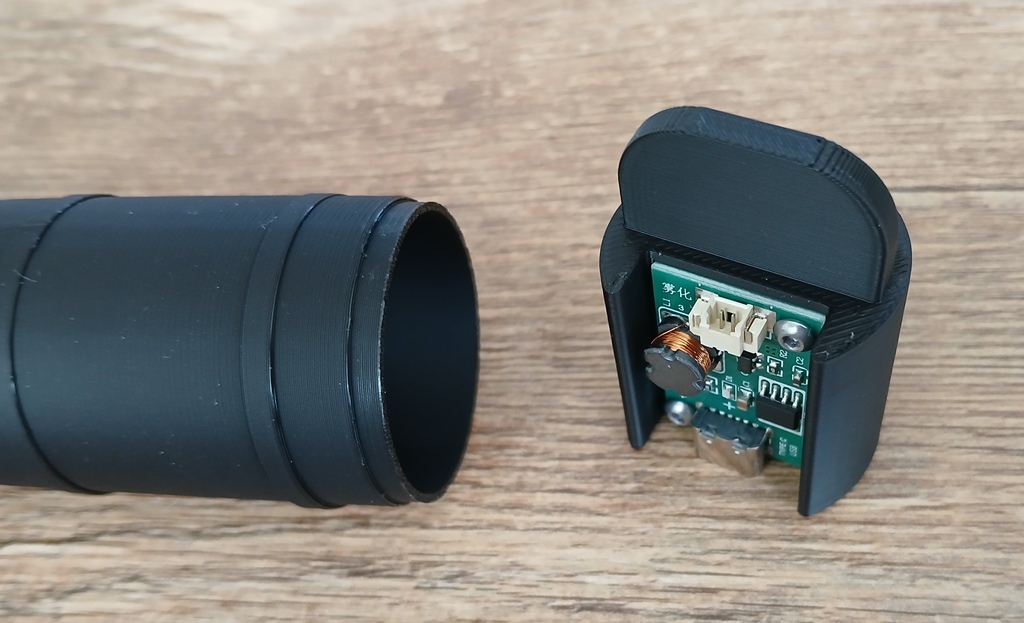

Het printplaatje van de rookgenerator past mooi in de boiler en heb daarvoor een houdertje ontworpen zodat het er niet in ligt te rammelen.

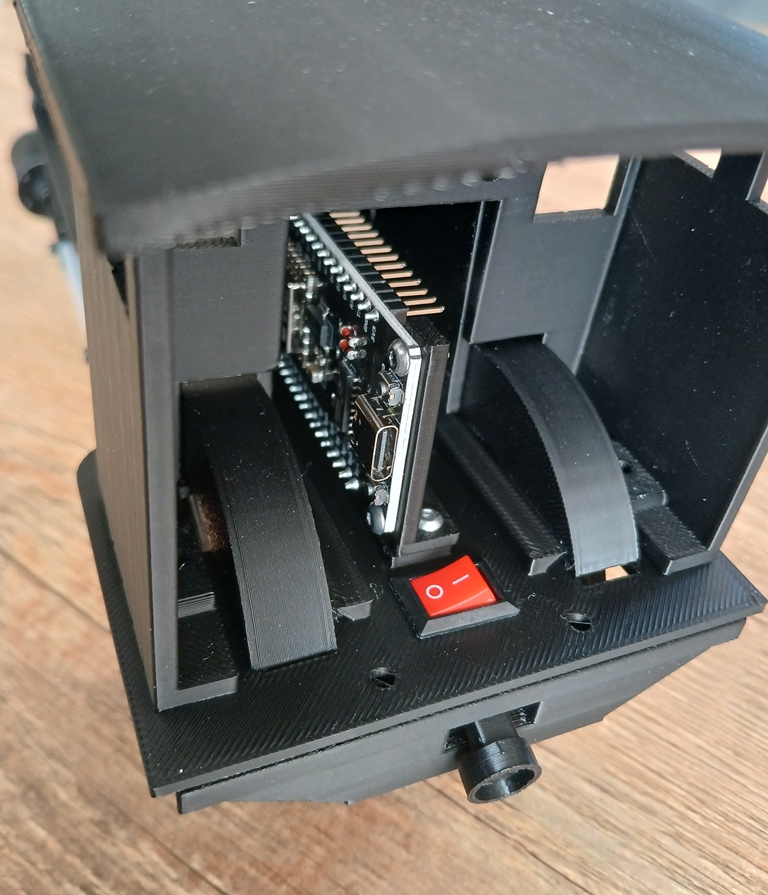

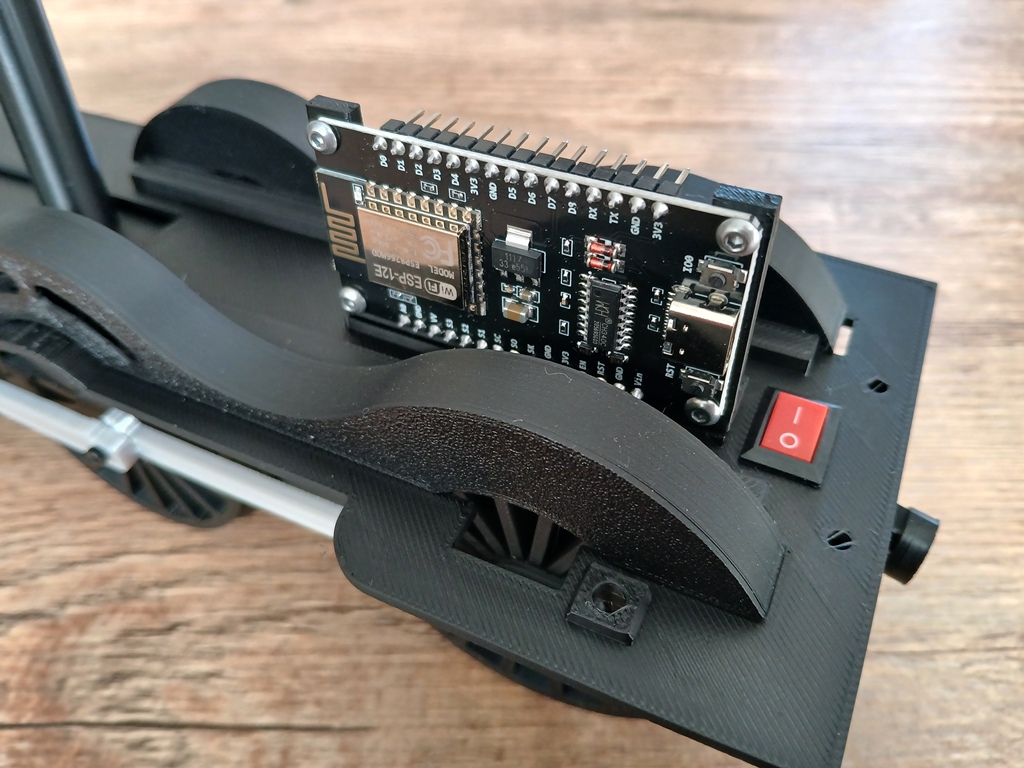

De ESP past gedeeltelijk in de vuurkist en in het machinistenhuis met de aan/uit schakelaar erachter.

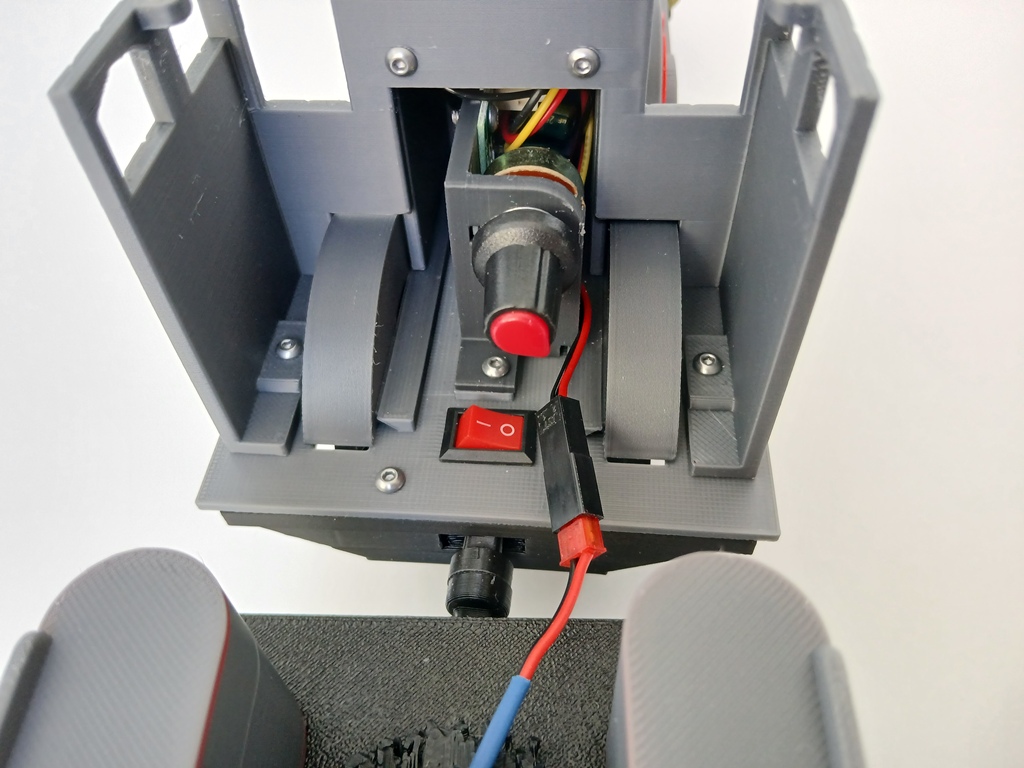

Ik heb de ESP er weer uit gehaald en er een regelaar met een potentiometer ingebouwd.
Met de ESP kon ik maar 7.4 volt gebruiken en nu 11.1 volt, wat leid tot een iets hogere en beter regelbare snelheid.
Ook heb ik het onderstel wat aangepast zodat er een gewicht in kan, zodat de locomotief wat meer kan trekken.

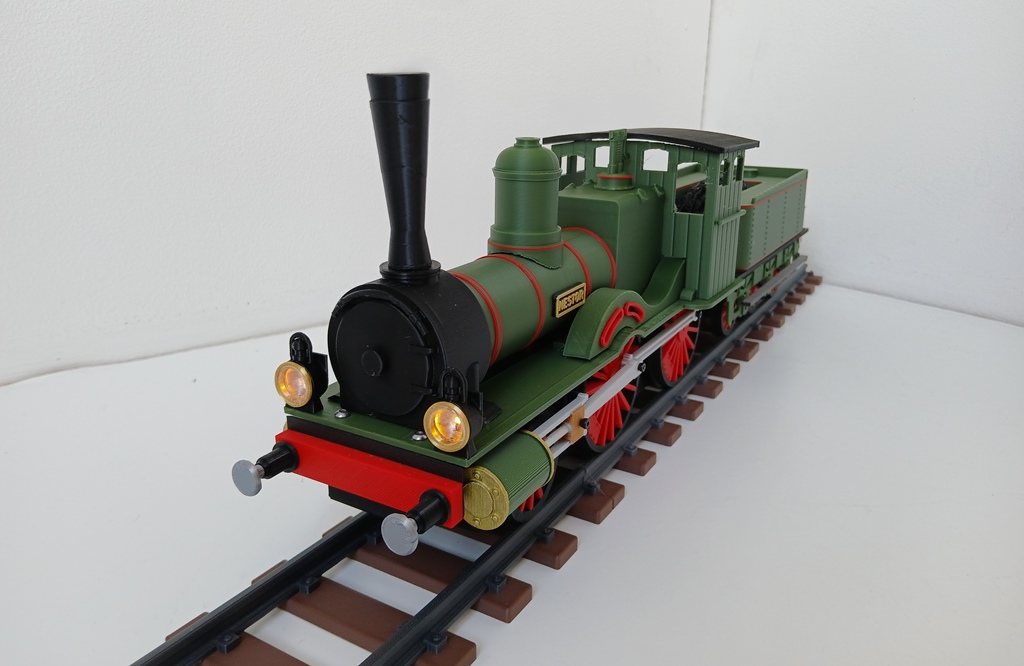

Ik heb geen idee of zij bij de NS in het groen is geweest en of deze kleuren combinatie klopt, maar ik vond dit wel mooi.
Er moeten nog wat dingen wijzigen omdat ze niet mooi door de bochten loopt, dus ik ga de wielen veranderen.
